Dispositivo para el aturdimiento de Animales.
Conforme
a CE 1009/2009 |
|
|
|
|
Accles y Shelvoke es una empresa lider en la fabricacion y suministro de
heramientas de ingieneria de precision mediante cartucheria de vaina metalica
sin proyectil, aplicado al sacrificio de animales. La gama de productos "CASH"
esta destinada para el aturdimiento mediante el sistema de perno cautivo con y
sin penetracion, se utilizan en el mundo ganadero a traves de todo el mundo.
Con años de experiencia, la innovación continua y de control de calidad y
Accles Shelvoke asegura que son aturdidores disponibles para diversas
condiciones y conforme a todas las regulaciones en todo el mundo para el
aturdimiento de especies anaimales..
Además de ser innovador en la
fabricación de equipos para el aturdimiento animal y insensibilización de
perno, desde 1860 en el Reino Unido Accles Shelvoke es lider mundial y una
referencia en el sacrifico de animales con sus herramientas industriales.
Informacion ampliada de la historia de Accles & Shelvocke
Cachetero de Vastago Cautivo CASH Special.
CASH Especial
La herramienta de aturdimiento especial Accls & Shelvoke CASH utiliza
cartuchos para disparar un perno cautivo penetrante, lo que hace que el animal
no sea sensible al dolor antes del proceso de sacrificio. Elegir la herramienta
adecuada es esencial, con un aturdimiento efectivo que conduce a una mejor
calidad de la carne, facilidad de manejo, menos estrés en el animal y
cumplimiento de las normas de bienestar animal.
El CASH Special se lanzó en 1981, siguiendo una larga línea de herramientas con
forma de pistola. Tiene un diseño ergonómico y fácil de usar, con la empuñadura
de pistola y el mecanismo de disparo accionado por disparador que maximiza la
comodidad. Se requieren dos acciones positivas para impulsar la herramienta para
aumentar la seguridad, y el retorno automático del perno aumenta la velocidad de
operación.
El aturdidor especial CASH se fabrica en el Reino Unido utilizando los mejores
materiales, los más altos estándares y las tolerancias más precisas para un
diseño probado durante muchos años. El resultado es un aturdidor increíblemente
fiable y resistente en el que confían los procesadores de carne de todo el
mundo.
CASH Special .22 "
CASH Special Captive Bolt Stunner.
.22 Calibre 4100R
.25 Calibre 4121
.
El CASH Special en calibre .22 "utiliza cartuchos Accles y Shelvoke de color
rosa, púrpura y verde que contienen 1,25, 2,5 y 3 granos de propelente,
respectivamente. Esto le da a la herramienta la flexibilidad para aturdir
animales de lechones al ganado, entregando una fuerza medida con precisión
optimizada para el tamaño del animal.
CASH Special .22 "HD
El CASH Special .22 "Heavy Duty (HD) es una variante especialmente reforzada del
estándar CASH Special. Está diseñado para llevar un cartucho de mayor potencia
para usar en animales más pesados, como toros y cerdos grandes.
CASH Special .25 "
El Acculs & Shelvoke CASH Special .25 "utiliza cartuchos de mayor calibre y una
cámara perforada para aumentar la fuerza de combustión. Esto impulsa el tornillo
hacia adelante con mayor energía para proporcionar un aturdimiento eficaz en
animales más pesados.
CASH Special .25 "HD
Para especies animales más grandes, Accles & Shelvoke fabrican CASH Special .25
"HD. Esta herramienta de alta resistencia puede disparar el cartucho naranja que
contiene 3.5 granos de propelente. El cartucho más potente permite aturdir hasta
toros pesados con esta herramienta.
CASH Special .25 "HL
La CASH Special .25 "HL es una herramienta de trabajo pesado que cuenta con un
perno largo de 206.5 mm, 25.5 mm más largo que el perno usado en el estándar
CASH Special. La longitud y el peso adicionales del perno permiten un
aturdimiento más profundo, con la energía más alta de cualquier herramienta
especial de CASH cuando se utiliza con el cartucho naranja de 3.5 granos.
|
Codigo de Producto |
..22 Calibre 4100R
..25 Calibre 4121
..22 Calibre Heavy Duty 4000 |
|
Calibre: |
..22
..25 |
|
Uso en: |
|
|
DESPIECE
Hoja de despiece
1 |
4105010 |
1564/10 |
Conjunto Cañón |
|
19 |
4150016 |
710/16 |
Resorte varilla dispara. |
2 |
4120090 |
1564/90 |
Capacete boca |
|
20 |
4151017 |
710/17 |
Gatillo |
3 |
4116050 |
1564/50 |
Empuñadura |
|
21 |
4152018 |
718/18 |
Percutor |
4 |
4117060 |
1564/60 |
Mango |
|
22 |
4153020 |
710/20 |
Pasador para 710/22 |
5 |
4118085 |
1564/85 |
Cerrojo |
|
23 |
4154022 |
710/22 |
Varilla disparador, complta |
6 |
5369811 |
811 |
Arandela limitadora |
|
24 |
4156023 |
710/23 |
Pivote bloque percusión |
7 |
5403812 |
812 |
Arandela con pestaña |
|
25 |
4157024 |
710/24 |
Pivote percutor |
8 |
5376816 |
816 |
Manguito recuperador |
|
26 |
4158025 |
710/25 |
Tornillo limitador extractor |
9 |
4115047 |
1564/47 |
Arandela boca/cañón |
|
27 |
4160027 |
710/27 |
Trinquete |
10 |
4390004 |
710/4 |
Conjunto bloque percus. |
|
28 |
4161028 |
710/28 |
Resorte extractor |
11 |
4140005 |
710/5 |
Casquillo bloque perc. |
|
29 |
4164030 |
710/30 |
Platillo fijador |
12 |
4141006 |
710/6 |
Extractor |
|
30 |
4165031 |
710/31 |
Pivote trinquete |
13 |
4145010 |
710/10 |
Embolo gatillo |
|
31 |
4166033 |
|
Aguja de disparo completa |
14 |
4146011 |
710/11 |
Pasadore eje gatillo |
|
32 |
4167033 |
710/33a |
Aguja disparo |
15 |
4147013 |
710/13 |
Perno empuñadura |
|
33 |
4168033 |
710/33b |
Remache aguja disp. |
16 |
4159026 |
710/26 |
Tuerca |
|
34 |
4170033 |
710/33e |
Casquillo post. aguja disp. |
17 |
4148014 |
710/14 |
Tornillo resorte |
|
35 |
4171034 |
710/34 |
Arandela seguridad |
18 |
4149015 |
710/15 |
Resorte gatillo |
|
36 |
4179045 |
710/45 |
Pasador limitador gatillo |
|

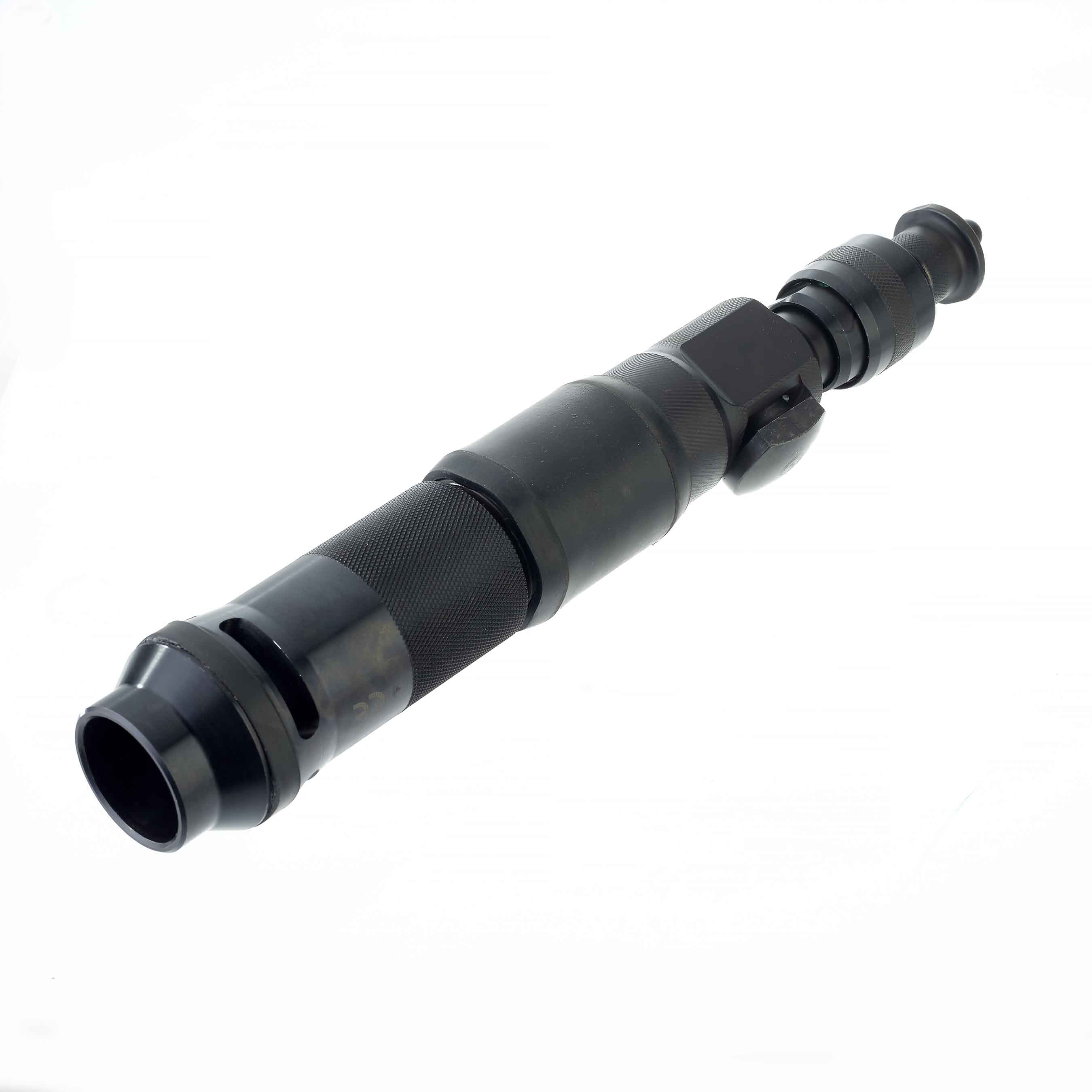

Cachetero de Vastago Cautivo CASH Magnum.
Magnum XL es el aturdidor de perno cautivo
penetrante más poderoso del mundo. Dispara el
cartucho rojo de .25 ", nuestra carga más poderosa genera 667 julios de energía.
EL cachetero Magnum XL es capaz de aturdir a los animales de granja más
grandes.
El CASH Magnum Free Flight combina potencia,
flexibilidad y facilidad de uso.
 Este
aturdidor penetrante dispara un vastago cautivo dentro del cráneo del animal
para ser aturdido. La transferencia de energía más alta es posible mediante el
uso de cartuchos de .25 "y un perno de vuelo libre. Esta disposición es óptima
para situaciones en las que se requiere un aturdimiento más fuerte.
La herramienta tiene una forma cilíndrica cómoda con un dedo o un gatillo
accionado por la palma de la mano. El procedimiento de carga, disparo y
extracción es rápido y fácil de realizar.
El CASH Magnum Free Flight se introdujo por primera vez en 1982 y ha formado la
base de todos los demás aturdidores Magnum. Miles de unidades se han vendido en
todo el mundo y es la columna vertebral de las impresionantes operaciones en
muchos países. Es particularmente popular en plantas de alto rendimiento y se
valora por su robusta construcción y facilidad de mantenimiento.
CASH Magnum Free Flight
Una de las herramientas más poderosas de Accles & Shelvoke, el EFL CASH Free
Flight puede disparar el cartucho verde de 4,5 granos que crea 578 julios de
energía para animales extremadamente pesados. Otros cinco cartuchos están
disponibles para abastecer a una gran variedad de especies animales, lo que hace
que esta herramienta sea altamente capaz.
CASH Magnum Free Flight está disponible con un dispositivo Stop Fire (SF), una
característica que agrega una capa adicional de seguridad a la herramienta. Se
opera simplemente girando de la posición 'segura' a 'fuego' cuando sea
necesario.

Detonadores, cartucheria
metaloca .22 y .25.22 calibre
Los cartuchos de calibre .22 de Accles & Shelvoke son fabricados por nuestra
empresa hermana ELEY, famosa por fabricar la munición de rimfire más precisa del
mundo.
Los cartuchos vacíos utilizados en nuestras impresionantes
herramientas están disponibles en seis puntos fuertes diferentes. Se distinguen
por el color para facilitar el reconocimiento, y son adecuados para animales que
van desde pollos hasta toros muy pesados.

Cartuchos.
CASH 22
PINK
CASH .22 PURPLE
CASH .22 GREEN
CASH .25 BLUE
CASH .22
RED |
- 1.25 Grain Pequeños animales
- 2.5 GrainPara Bovino de
temprana edad y Porcino
- 3 Grain Para animales de alto peso y bovino adulto
- 3.5
Grain Para animales de muy alto Peso
- 4 Grain Para
Bovino de alto peso y bravo.
|
|
Calibre.22” |
Calibre.25” |
|
CASH’ SPECIAL |
‘CASH’ MAGNUM |
CASH’ 8000 COWPUNCHER |
CASH’ SPECIAL |
CASH’ MAGNUM |
CASH’ 8000 BULLDOZER |
MAGNUM KNOCKER |
Terneros |
Rosa |
Rosa |
|
Rosa |
|
|
Amarillo |
Ligeros |
Morado |
Morado |
|
Amarillo |
|
|
Negro |
Medios |
Verde |
Verde |
Verde |
Azul |
|
|
Verde |
Pesados |
Rojo* |
Rojo* |
Rojo* |
ORANGE* |
|
|
Rojo* |
Muy pesados |
|
Negro |
|
|
Negro |
Negro |
|
Super pesados |
|
|
|
|
Verde |
Verde |
|
|
.25 calibre
Los cartuchos de calibre .25 "de Accles & Shelvoke ofrecen una amplia gama de
cargas. Hay siete cartuchos disponibles, desde la carga rosa diseñada para
animales pequeños hasta el cartucho rojo capaz de aturdir animales
excepcionalmente pesados.
CASH® Captive Bolt Stun
Check.
Accles & Shelvoke Ltd han presentado un nuevo dispositivo
para medir el asombroso rendimiento de sus herramientas de aturdimiento CASH®.
El nuevo CASH® Captive Stun Check de Accles & Shelvoke mide la velocidad precisa
del perno cautivo de su gama de herramientas de aturdimiento penetrante CASH®.
 Las
preocupaciones sobre el bienestar de los animales y las legislaciones sobre la
matanza de animales, especialmente en Europa y América del Norte, exigen que los
equipos de aturdimiento se controlen periódicamente para garantizar su
cumplimiento.
El nuevo dispositivo de control de aturdimiento mide la
velocidad precisa del perno cautivo dentro de las tolerancias especificadas. El
control garantiza que las herramientas de aturdimiento funcionen de manera
eficiente y efectiva en todo momento y cumplan con las legislaciones.
Hablando sobre el nuevo dispositivo, el gerente general de Accles & Shelvoke,
Joe Holland, dijo:
"Las legislaciones sobre el uso de herramientas de aturdimiento están mejorando
todo el tiempo, y queremos asegurar a todos nuestros clientes que nuestras
herramientas son compatibles.
"El nuevo dispositivo de control de aturdimiento admite todas nuestras
herramientas de aturdimiento penetrativo existentes y produce datos mensurables
para los requisitos de una auditoría de bienestar animal".
La prueba de aturdimiento de perno cautivo CASH® viene con una opción de
adaptador para probar la herramienta de aturdimiento CASH®, y está preprogramada
para usarse directamente. Los adaptadores adicionales están disponibles para
usuarios con más de una herramienta de aturdimiento CASH®.
CASH Especial
CASH Cowpuncher
CASH Magnum Auto
CASH magnum FreeFlight
EFECTIVO Magnum XL
Adaptadores de comprobación de aturdimiento de
perno cautivo CASH para usar con CASH Special, CASH Cowpuncher, CASH Magnum
Auto, CASH Magnum FreeFlight y CASH Magnum XL.
El dispositivo está diseñado para ser utilizado de forma
inalámbrica a través de Bluetooth con una tableta y una PC, y está provisto de
una tableta Android precargada con el software compatible y el software para PC
compatible con Microsoft Windows; ambos preconfigurados para la herramienta de
aturdimiento CASH® a elección del usuario.
La prueba de aturdimiento mide los límites de velocidad superior e inferior del
perno cautivo. Además del mantenimiento de registros para la auditoría, los
resultados también indican al usuario si la herramienta necesita piezas o
servicios de reemplazo.
Los resultados de la prueba incluyen nombre y número de serie de la herramienta,
especificaciones del cartucho, nombre del operador, fecha y hora de la prueba,
etc. para generar datos completos para la auditoría, que se pueden guardar y
compartir en formato de hoja de cálculo de MS Excel.
Documentacion.
Manuales.
CASH Special Hoja de producto
CASH Special manual de reparaciones, limpieza y mantenimiento.
CASH Certificado CE y normas de uso
CASH Despice y recambios
Videos.
Cash Special Uso y mantenimiento
Cash Special Knocker Uso y Mantenimiento
CASH Magnum Auto - Uso y Mantenimiento.
CASH® Magnum FreeFlight -
Uso y Mantenimiento
Posicion de disparo y eleccion optima de detonadores.
Bovino.
Ovino / Caprino,
Porcino |
